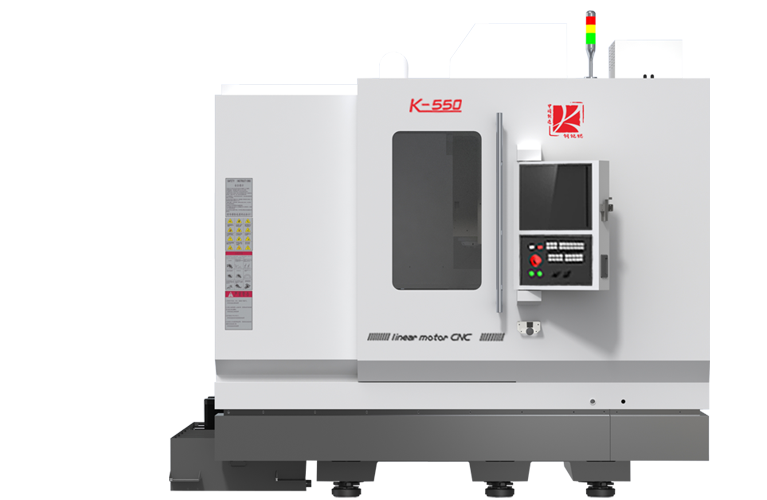

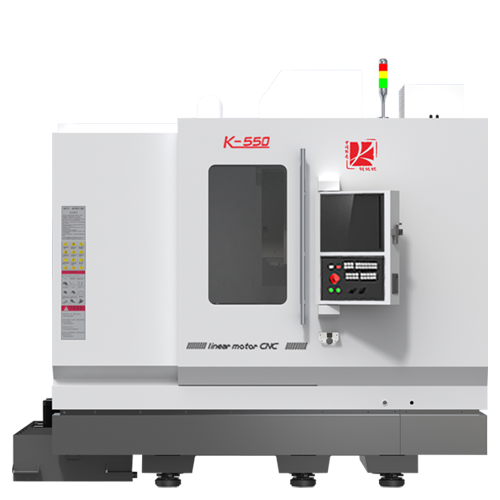

| 项目 | K-550 | ||
| 机床部分标准规格 | |||
| 加工范围 | X轴行程 | 550mm | |
| Y轴行程 | 500mm | ||
| Z轴行程 | 300mm | ||
| 工作台面到主轴端面的距离 | 标准版：130 - 430mm | 加高版：280 - 580mm | |
| 工作台 | 工作台大小（X轴方向，Y轴方向） | 650 x 500mm | |
| 台面最大承重 | 300kg（均一承重） | ||
| 作业面形状 | T槽公称14 x 间隔125mm x 5个 | ||
| 主轴 | 型式 | 内藏式主轴 | |
| 转速 | 30000RPM | ||
| 主轴端（公称主轴号码） | 7/24锥度BBT 30 | ||
| 主轴电机 | 7.5KW | ||
| 主轴最大夹持刀具直径 | 16mm | ||
| 进给速度 | 快进速度X/Y/Z | 60/60/60m/min（出机设定三轴为18m/min） | |
| 切削进给速度X/Y/Z | 1-30,000mm/min | ||
| 最大加速度X/Y/Z | 0.4g/0.4g/0.4g | ||
| 换刀装置 | 刀柄类型 | BBT 30 | |
| 刀库刀位数 | 24 tools | ||
| 刀具最大直径 | 60mm（满刀） | ||
| 邻空刀 | 120mm | ||
| 刀具最大长度 | 210mm | ||
| 刀具选择方式 | 随机就近 | ||
| 刀具最大重量 | 3kg/把 | ||
| 换刀时间（刀具至刀具） | 1.55秒 | ||
| 精度 | 定位精度 | ≤0.005mm | |
| 重复定位精度 | ≤0.003mm | ||
| 所需动力源 | 气压源 | 6.5Kgf/cm² | |
| 电压源 | 3x380,10kVA | ||
| 机床尺寸 | 占地面积 | 2780x3800x 2480mm | |
| 机床重量 | 5000kg | ||
工件材质：锻铝
加工刀具：D8
主轴转速：18000RPM
精加工时间：12min
工件尺寸：Φ83*28mm
工件材质：S136ESR
加工刀具：R1
主轴转速：50000RPM
精加工时间：20h
工件尺寸：60*40*35mm
工件材质：S136ESR
加工刀具：CBN-R1
主轴转速：30000RPM
精加工时间：10h12min
工件尺寸： 80*50*30mm
工件材质：铝6063
加工刀具：PCD-R8
表面粗糙度：Ra0.21μm
精加工时间：3min
工件尺寸：62*38*12mm
工件材质：铝6063
加工刀具：PCD-R8
表面粗糙度：Ra0.2μm
精加工时间：9min18s
工件尺寸：33*18*13mm
工件材质：铝6063
加工刀具：PCD-R8
表面粗糙度： Ra0.22μm
精加工时间： 29min
工件尺寸：150*75*14mm
