采用一体式矿物铸件底座，具有良好抗震性，防止振动干扰给加工带来影响。
采用动梁式横梁，使用45°结构，重心后移，结构更稳定。
配备摇摆五轴，加工时，摇摆轴与旋转轴可以沿着X、Y、Z轴进行旋转运动。
全闭环控制，所有轴配备高分辨率的光栅尺；
采用铼钠克U5E控制系统进行插补控制。
适用于复杂精密模具、汽车部件、医疗部件、航空航天等五轴加工领域。

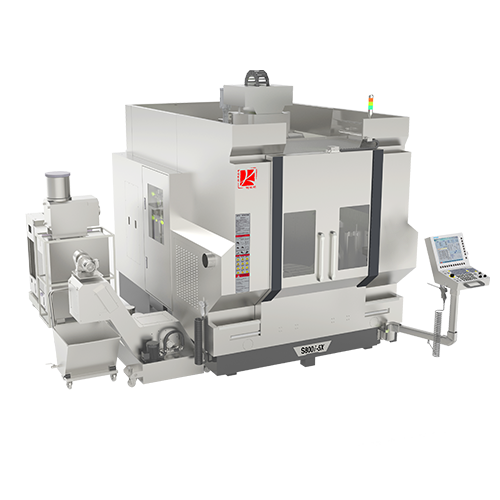

项目 | S800i-5X | |
机床部分标准规格 | ||
加工范围 | X轴行程 | 800mm |
Y轴行程 | 800mm | |
Z轴行程 | 550mm | |
工作台面到主轴端面的距离 | 135 - 685mm | |
转台
| 盘面大小 | Φ800x630mm |
台面最大承重 | 1500kg（均一承重） | |
A轴回转角度 | ±120° | |
C轴回转角度 | ±360° | |
A/C轴重复定位精度 | ±2" | |
主轴 | 型式 | 内藏式主轴 |
最高转速 | 18000RPM | |
主轴端（公称主轴号码） | 1/10锥度HSK A63 | |
主轴电机 | 45KW | |
主轴最大夹持刀具直径 | 20mm | |
进给速度 | 快进速度X/Y/Z | 36/24/36m/min（出机设定三轴为18m/min） |
切削进给速度X/Y/Z | 1-30,000mm/min | |
最大加速度X/Y/Z | 0.37g/0.37g/0.40g | |
换刀装置 | 刀柄类型 | HSK A63 |
刀库刀位数 | 42 tools | |
刀具最大直径 | Φ75mm（满刀） | |
邻空刀 | Φ100mm | |
刀具最大长度 | 350mm | |
刀具选择方式 | 随机就近 | |
刀具最大重量 | 8kg/把 | |
换刀时间（刀库运转） | 0.35秒 | |
精度 | 定位精度 | ≤0.005 mm |
重复定位精度 | ≤0.003 mm | |
所需动力源 | 气压源 | 6Kgf/cm² |
电压源 | 3x380,120kVA | |
机床尺寸 | 机床尺寸 | 3893x2658x3061mm |
机床重量 | 17800kg | |
