设备亮点

钶锐锶的可靠性和易于维护性为您机器的准确性和生产力提供保障,为您带来大量价值和回报率

  • 行程:400x680x300mm
  • 人造大理石床身
  • 三轴直线电机及光栅尺(Heidenhain)
  • 36000RPM,HSK E50,内藏式主轴
  • 主要适用于叶片,涡轮,复杂精密模具,医疗部件,航天航空等五轴加工领域


规格参数

钶锐锶一直坚持以制造属于中国的高端数控设备为己任

项目

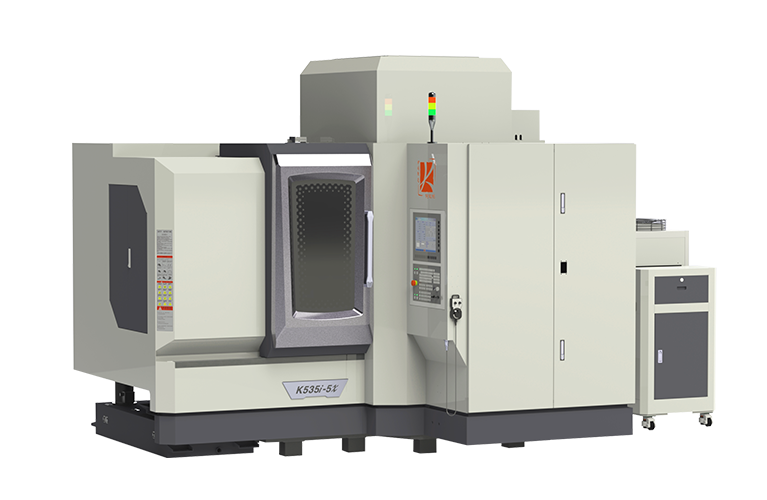

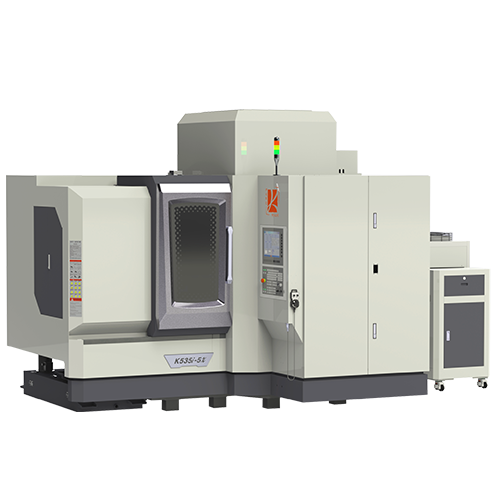

K535i-5X

机床部分标准规格

加工范围



X轴行程

400mm

Y轴行程

680mm

Z轴行程

300mm

工作台面到主轴端面的距离

133 - 433mm

转台



盘面大小

Φ350mm

驱动方式

电机直驱

台面最大承重

100kg(均一承重)

最高转速

A;60RPM

C;200RPM

A轴回转角度

±110°

C轴回转角度

±360°

A/C轴重复定位精度

±2"

主轴



型式

内藏式主轴

最高转速

36000RPM

主轴端(公称主轴号码)

1/10锥度HSK E50

主轴电机

16KW

主轴最大夹持刀具直径

20mm

进给速度



快进速度X/Y/Z

36/36/36m/min(出机设定三轴为18m/min

切削进给速度X/Y/Z

1-30,000mm/min

最大加速度X/Y/Z

0.7g/0.4g/0.3g

换刀装置



刀柄类型

HSK E50

刀库刀位数

32 tools

刀具最大直径

Φ75

邻空刀

Φ90

刀具最大长度刀具最大直径

240mm

刀具最大长度邻空刀

220mm

刀具选择方式

随机就近

刀具最大重量

8kg/

换刀时间(刀具至刀具)

1.55

精度



定位精度

0.003mm/300mm

重复定位精度

0.002mm/300mm

所需动力源



气压源

6Kgf/cm²

电压源

3x380,25kVA

机床尺寸



占地面积

4376 x 2823x 2800mm附件箱位于右侧

机床重量

7200kg
